Thermostatic Mixing Diverting Valves
TD 3000
THERMOSTATIC DIVERTING VALVES
MAIN CHARACTERISTICS
TD 3000 diverter valve is applied in heating systems (especially in solar thermal heating systems), in all those situations when the fluid flow has to be deviated according to its temperature, allowing a correct and precise temperature control according to circuit design specifications or requirements. TD 3000 valves are available in 3 sizes (G ¾”, G 1” , G 1 ¼”). The thermostatic diverter valve TD 3000 does not have electric/ electronic devices, with great benefits on function reliability and easy system installation.
The single-piece cartridge lid allows a quick and easy replacement of the thermostat. Operation temperature range: 5 – 110 °C. Max operation pressure: 10 bar.
Il sensore termostatico è immerso direttamente nel fluido; In funzione del valore di temperatura impostato (set temperatura impostabili – versione standard: 45 – 50 – 55 – 62 – 72 - 78 ° C), la valvola devia il percorso del fluido (due vie di uscita alternative disponibili).
Su richiesta specifica sono fornibili le valvole TD 3000 con set di temperatura impostabili diversi da quelli della versione standard.
- Corpo Valvola: Ottone UNI EN 12165:2011-CW617N-M
- Cartuccia portatermostato: Alluminio pressofuso AB 46100 Al Si 11 Cu 2
- Molla: Acciaio AISI 302 EN 10204-3.1
Type of action
/
Nominal pressure
PN10
Fluid temperature limits
5 - 100 °C
Temperatura max ambiente
-
Range of Temperature’s set available
45 °C ÷ 50 °C ÷ 55 °C ÷ 63 °C ÷ 72 °C ÷ 78 °C
Capacity coefficient Kvs
G ¾”: 18 m3/h - G 1” : 9 m3/h - G 1 ¼” : 10 m3/h ([m3/h] - DP = 1 bar)
| DN | ISO 228 | A | B | C | D | F | CH |
|---|---|---|---|---|---|---|---|
| 20 | G ¾ | 88 | 44 | 64 | 25 | G ¾ | 42 |
| 25 | G 1 | 88 | 44 | 64 | 25 | G 1 | 42 |
| 32 | G1 ¼ | 88 | 44 | 64 | 25 | G1 ¼ | 50 |
| Tipo | DN | Ø UNI ISO 228 | Kvs m³/h | temperatura °C |
|---|---|---|---|---|
| TD | 20 | G ¾ | 8 | 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 ° |
| TD | 25 | G1 | 9 | 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 ° |
| TD | 32 | G1 ¼ | 10 | 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 ° |
ISTRUZIONI

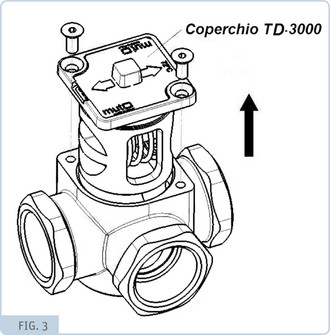

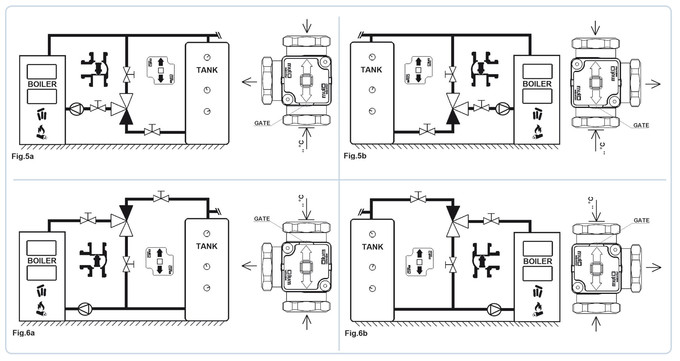

La valvola può essere montata in qualsiasi posizione. Per realizzare i circuiti riportati fare riferimento al“Gate” vedi fig.2
- Spegnere la pompa
- Chiudere le valvole tre vie a sfera
- Svitare completamente le due viti del coperchio cartuccia TD 3000

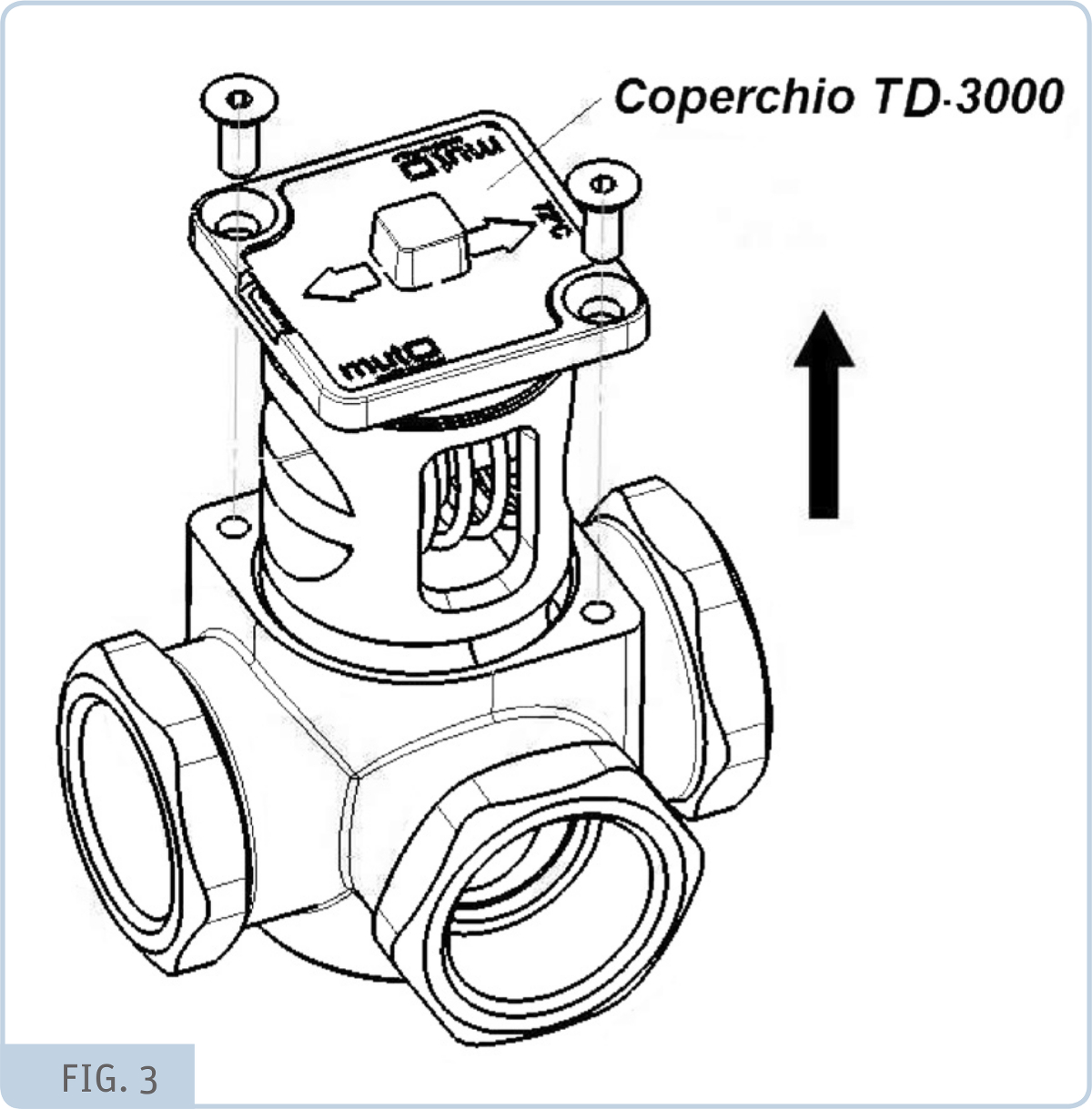

- Con una chiave Ch 10 ruotare il coperchio portando il gate nellaposizione desiderata
- Rimontare le 2 viti
- Aprire le tre valvolea sfera e se necessario ricaricare l’impianto
- L’impianto è ora pronto al funzionamento
- Riaccendere la pompa.
-
SOSTITUZIONE DEL TERMOSTATO
- Spegnere la pompa
- Chiudere le valvole tre vie a sfera
- Svitare completamente le due viti del coperchio cartucciaTM 3000
- Togliere il coperchio cartuccia TD 3000
- Montareil nuovo coperchio cartuccia con il termostato desiderato
- Avvitare le due viti
- Aprire le tre valvole a sfera e senecessario ricaricare l’impianto
- L’impianto è ora pronto al funzionamento
- Riaccendere la pompa.
MUT TD 3000:
Valvola deviatrice termostatica a 3 vie per impianti solari termici (attacchi: da G ¾”, G 1” fino a G 1 ¼”) con comando guidato da cartuccia termostatica. Corpo in ottone UNI EN 12165:2011-CW617N-M. Cartuccia brevettata porta termostato in alluminio presso fuso AB 46100 Al Si 11 Cu 2. Molla In acciaio AISI 302. Fluidi d’impiego acqua e soluzioni glicolate; massima percentuale di glicole 50%. Pressione massima (statica) di esercizio 10 bar. Campo di temperatura -5÷110 ° C. Set di temperatura di apertura disponibili: 45 – 50 – 55 – 62 – 72 - 78 ° C.
