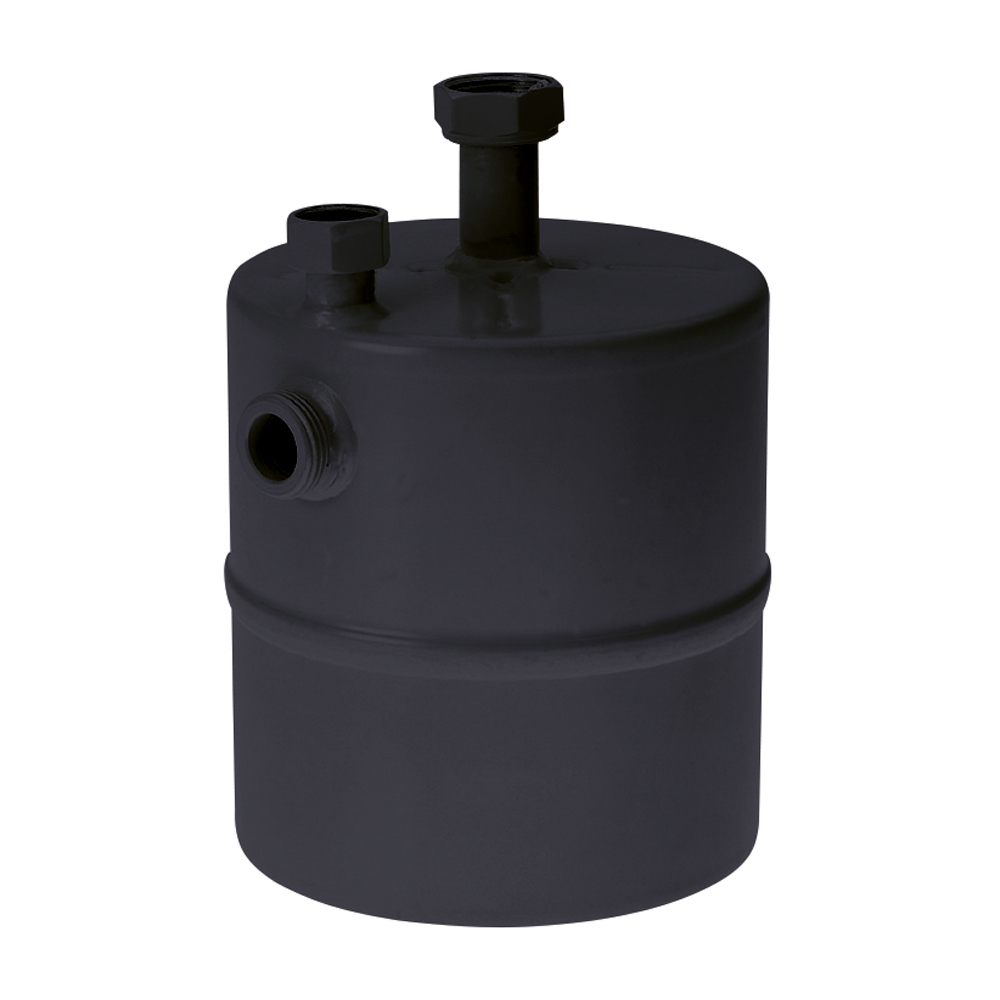

Scambiatori di calore

K21 K26 K28

CAMBIATORI DI CALORE ACQUA - ACQUA

CARATTERISTICHE PRINCIPALI

Questi scambiatori sono stati realizzati per l’utilizzo nelle caldaie domestiche combinate
quali riscaldatori rapidi dell’acqua calda sanitaria. Questa percorre al suo interno un serpentino di rame avvolto in tre serie di spire concentriche di diametro diverso. Il circuito primario viene collegato con il circuito caldaia ed è definito da una serie di deflettori cilindrici che costringono l’acqua ad
eseguire piú passaggi verticali in modo da seguire razionalmente la superficie esterna del tubo di rame. Entrambi i circuiti interni sono collegati mediante saldatura a dei raccordi filettati che permettono l’installazione dello scambiatore nel circuito idraulico. È prevista una versione per il collegamento diretto con una valvola deviatrice per lo scambio dei flussi durante la richiesta di acqua calda sanitaria.
