VALVOLE TERMOSTATICHE MISCELATRICI DEVIATRICI

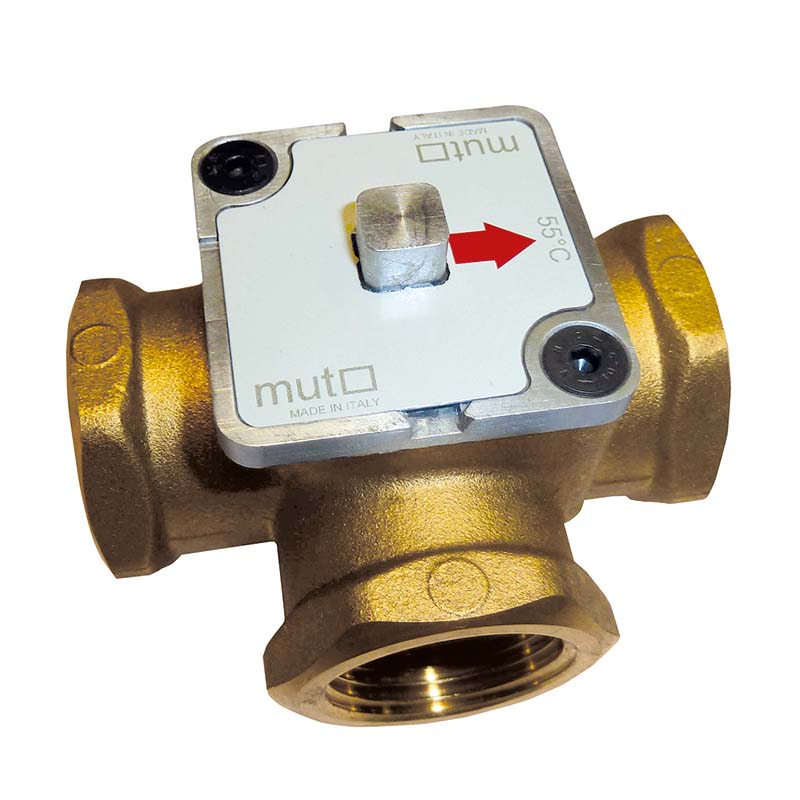

TM 3000

VALVOLA TERMOSTATICA

CARATTERISTICHE

Le valvole miscelatrici TM 3000 trovano applicazione in quegli impianti di riscaldamento (sistemi con generatore termico alimentato a combustibile solido abbinato a serbatoio di accumulo) ove risulti sempre fondamentale garantire il ritorno di acqua sufficientemente calda alla caldaia, garantendo così un regime termico di funzionamento sufficientemente elevato da evitare la condensazione dei vapori lungo il camino. Tali vapori infatti, combinandosi con i prodotti della combustione, possono dar luogo a composti corrosivi che pregiudicano e limitano la vita della caldaia.

Scarica la scheda
 Caldo
 biomassa
 Tre vie.
 Miscelatrice tre vie.
 Manuale
 Caldo
 biomassa
 Tre vie.
 Miscelatrice tre vie.
 Manuale
dettagli prodotto

Con l’impiego delle valvole TM 3000 si ottengono i seguenti vantaggi:

  • Aumento del rendimento di combustione del generatore termico.
  • Eliminazione del rischio di shock termico distruttivo.
  • Notevole allungamento della vita operativa della caldaia.

La valvola miscelatrice termostatica TM 3000 non presenta dispositivi elettrici/elettronici, con grande beneficio di affidabilità e semplicità di installazione impiantistica. Il coperchio monoblocco della cartuccia termostatica consente una rapida e semplice sostituzione del termostato. Per garantire accurata precisione, il sensore termostatico è immerso direttamente nel fluido termovettore.

Campo di impiego: 5 – 110 ° C. Max pressione di esercizio 10

Il sensore termostatico è immerso direttamente nel fluido; Infunzione del valore di temperatura impostato (set temperatura impostabili – versione standard: 45 – 50 – 55 – 62 – 72 - 78 °C), la valvola miscela i due fluidi all’ingresso e all’uscita (flusso di ritorno alla caldaia) mantiene la temperatura dell’acqua al setpoint impostato. Su richiesta specifica sono fornibili le valvole TM 3000 con set di temperatura impostabili diversi da quelli della versione standard.

  • Corpo Valvola: Ottone UNI EN 12165:2011-CW617N-M
  • Cartuccia portatermostato: Alluminio pressofuso AB 46100 Al Si 11 Cu 2
  • Molla: Acciaio AISI 302 EN 10204-3.1

Tipo di azionamento

Manuale


Pressione nominale

10 bar (Max)


Limiti di temperatura del fluido

5 - 100 °C


Max. temperatura ambiente

-


Valori impostabili della Temperature di apertura

45 °C ÷ 50 °C ÷ 55 °C ÷ 63 °C ÷ 72 °C ÷ 78 °C


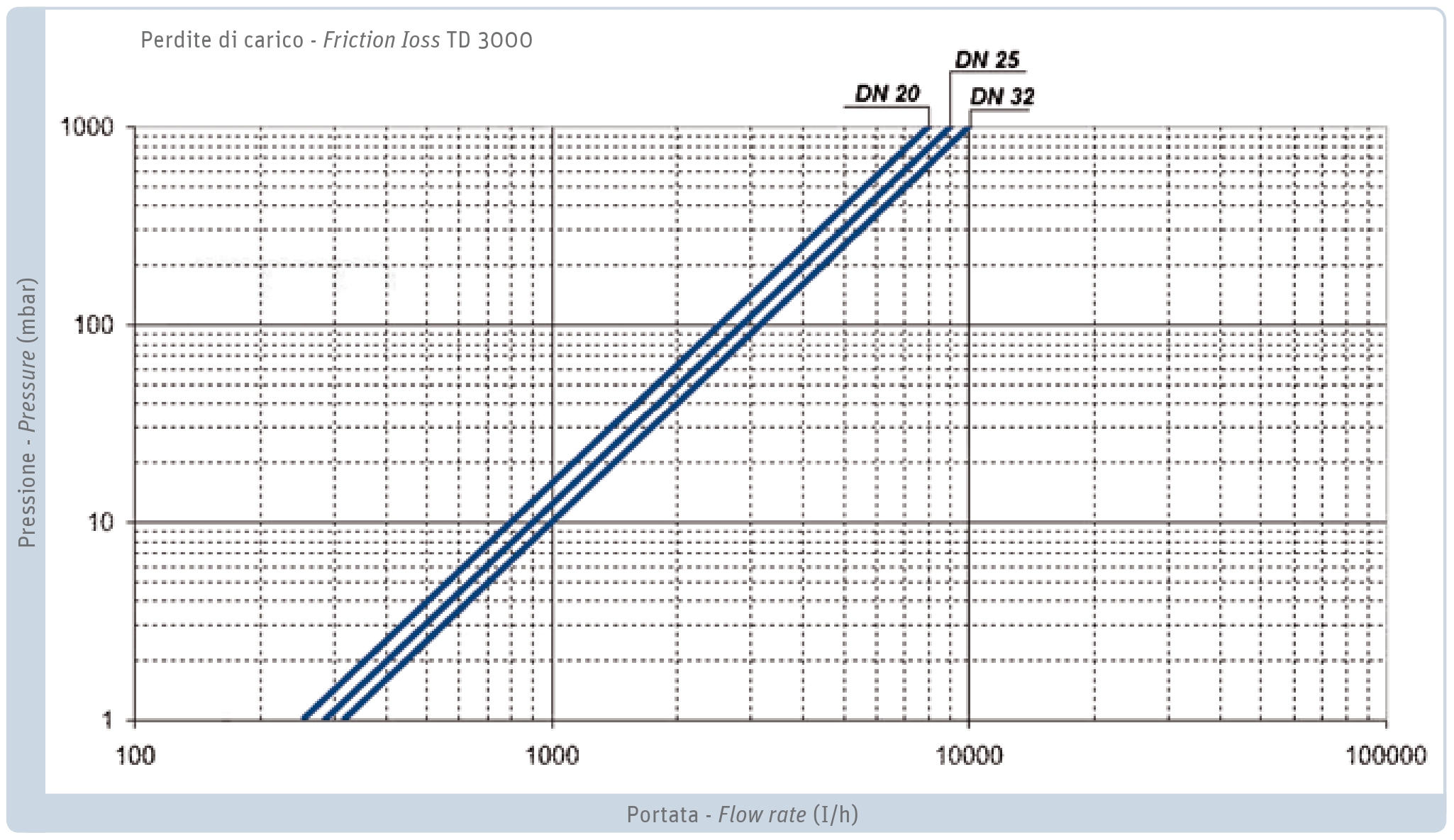

Coefficiente di portata Kvs

G ¾” : 8 m3/h - G 1” : 9 m3/h - G 1 ¼” : 10 m3/h


disegno modello tm3000

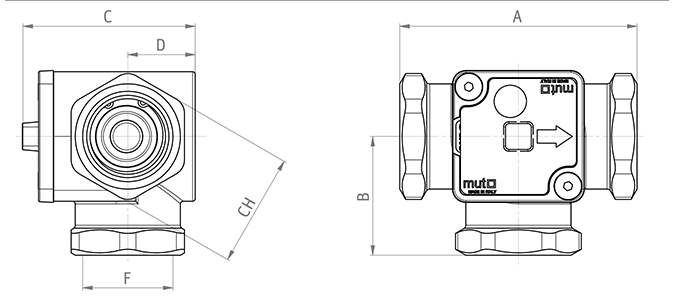

DIMENSIONI DI INGOMBRO Iso 228 e Dimensioni (mm)
DN ISO 228 A B C D F CH
20 G ¾ 88 44 64 25 G ¾ 42
25 G 1 88 44 64 25 G 1 42
32 G1 ¼ 88 44 64 25 G1 ¼ 50

* su richiesta disponibili altre temperature.
Tipo DN Ø UNI ISO 228 Kvs m³/h temperatura °C
TM 20 G ¾ 8 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 °
TM 25 G1 9 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 °
TM 32 G1 ¼ 10 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 °

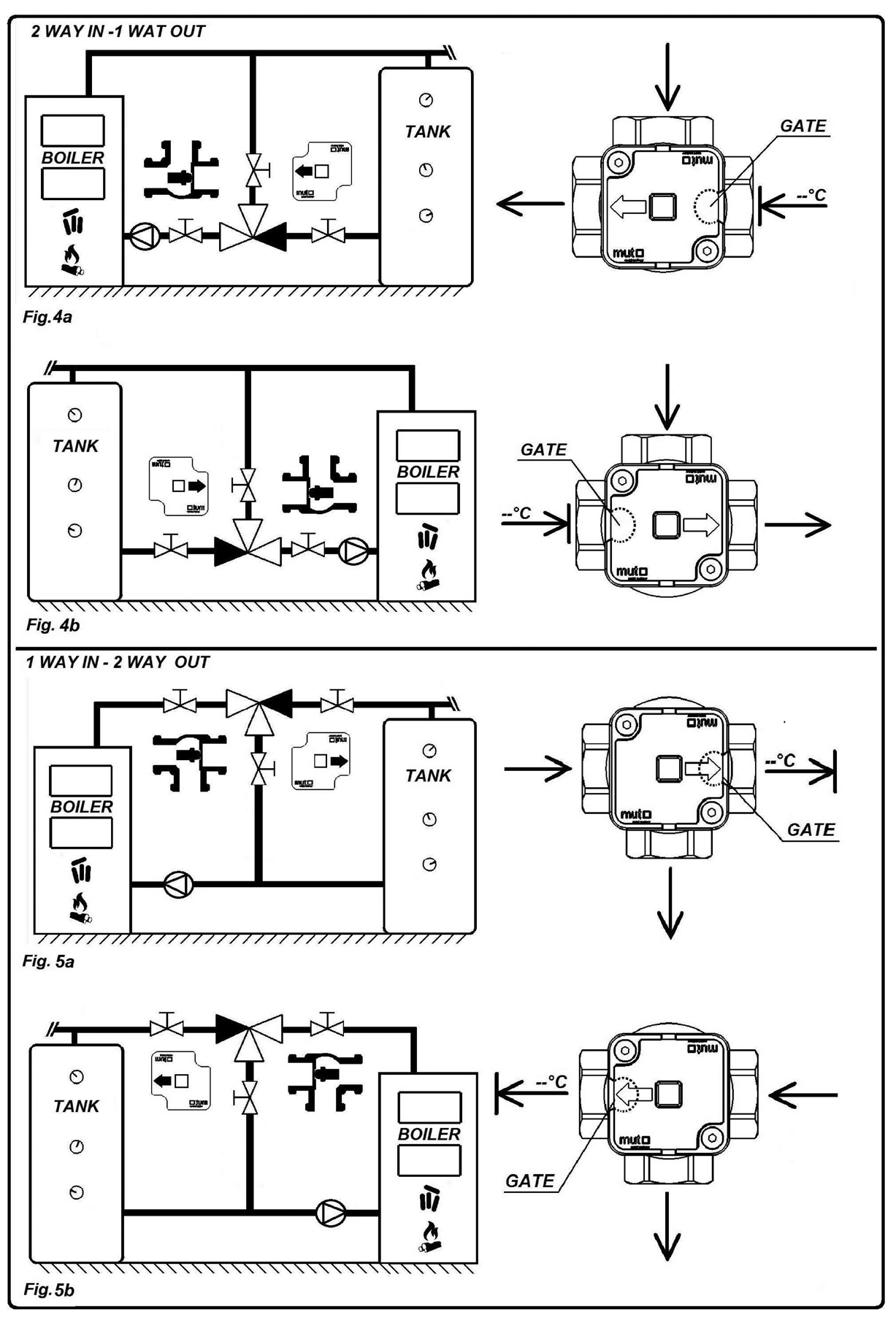

Circuiti applicativi

ISTRUZIONI

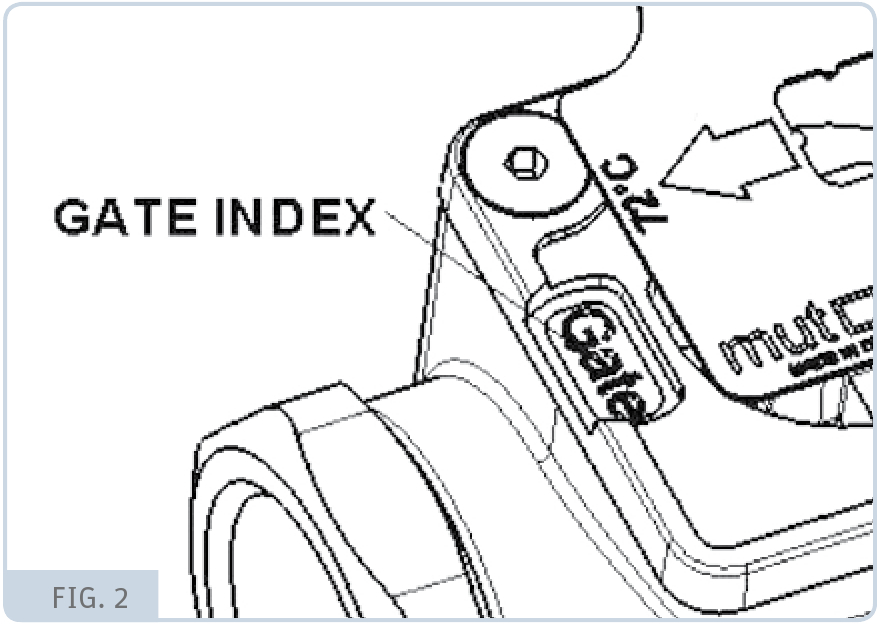

La valvola può essere montata in qualsiasi posizione.Per realizzare i circuiti riportati fare riferimento al“Gate” vedi fig.2

  • Spegnere la pompa
  • Chiudere le valvole tre vie a sfera

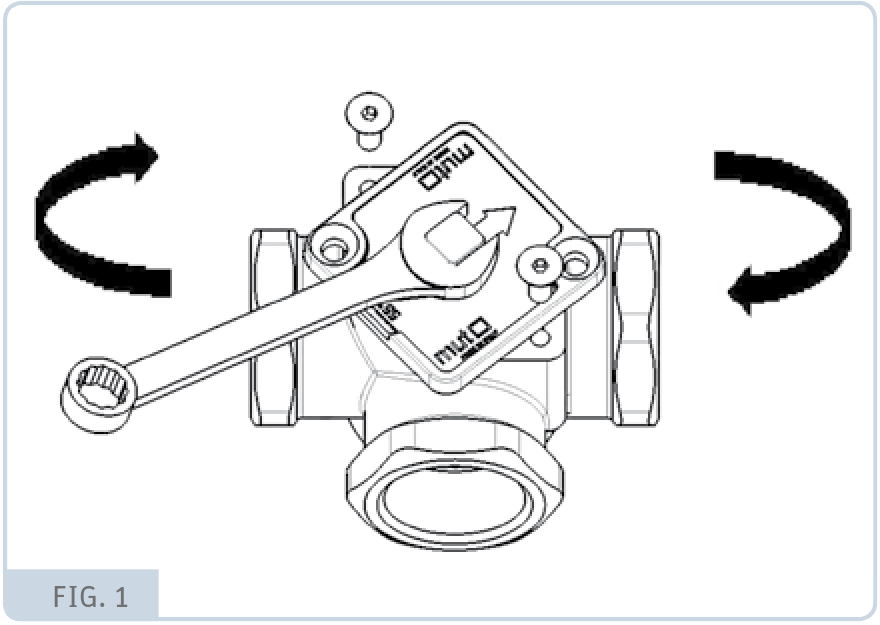

  • Svitare completamente le due viti del coperchio cartuccia TM 3000
  • Con una chiave Ch 10 ruotare il coperchio portando il gate nellaposizione desiderata
  • Rimontare le 2 viti
  • Aprire le tre valvolea sfera e se necessario ricaricare l’impianto
  • L’impianto è ora pronto al funzionamento
  • Riaccendere la pompa.




  • SOSTITUZIONE DEL TERMOSTATO

    1. Spegnere la pompa
    2. Chiudere le valvole tre vie a sfera

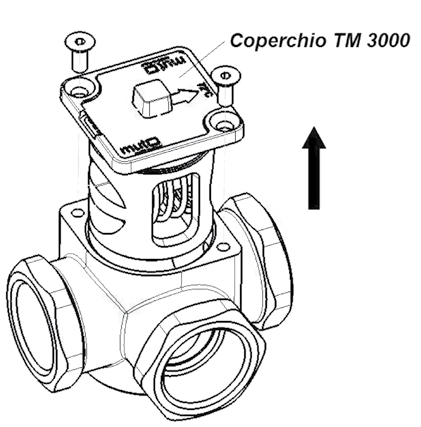

    3. Svitare completamente le due viti del coperchio cartucciaTM 3000
    4. Togliere il coperchio cartuccia TM 3000
    5. Montareil nuovo coperchio cartuccia con il termostato desiderato
    6. Avvitare le due viti
    7. Aprire le tre valvole a sfera e senecessario ricaricare l’impianto
    8. L’impianto è ora pronto al funzionamento
    9. Riaccendere la pompa.

testo di capitolato
scheda tecnica 2014-03-06 it,en pdf vai
