VALVOLE TERMOSTATICHE MISCELATRICI DEVIATRICI

TD 3000

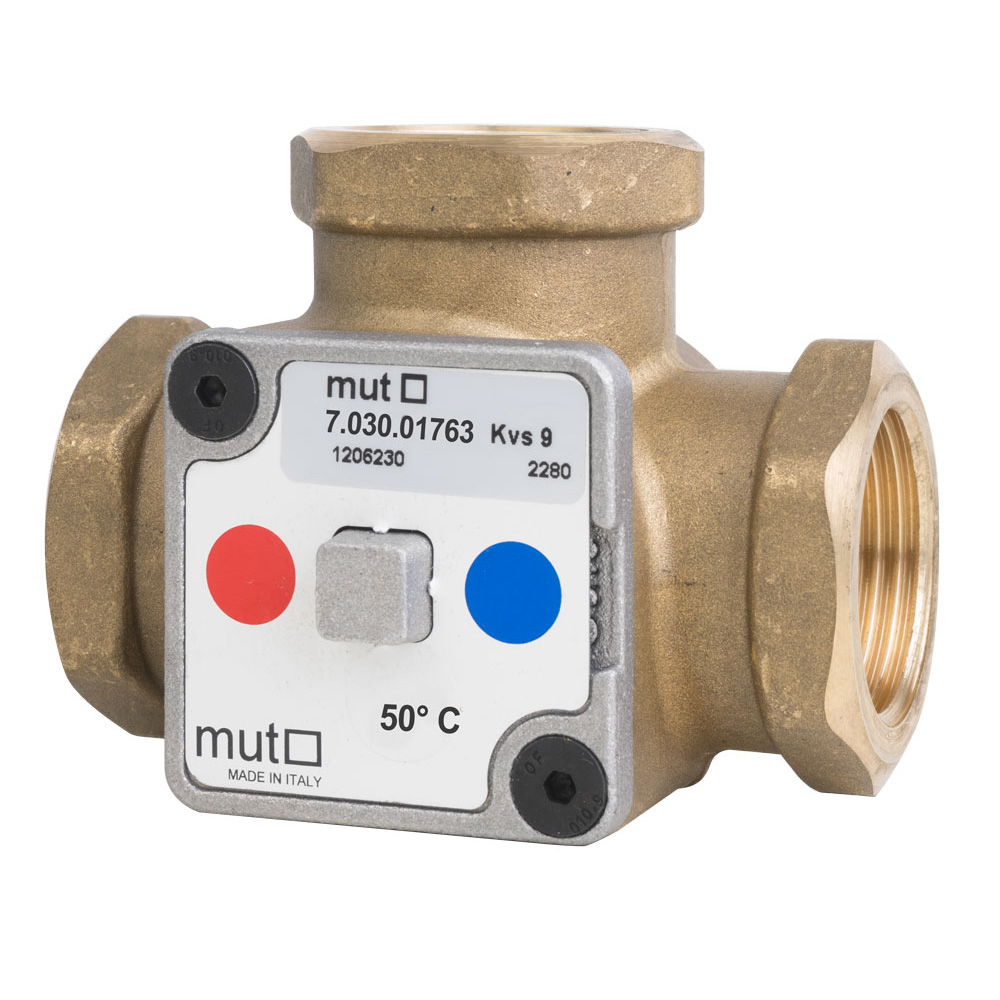

VALVOLA TERMOSTATICA

CARATTERISTICHE

Le valvole deviatrici TD 3000 trovano applicazione negli impianti solari termici in tutte quelle situazioni in cui si vuole deviare il percorso del fluido in funzione della temperatura istantanea posseduta e fornire quindi una regolazione adeguata all'esigenza dell'impianto.
Disponibili in 3 taglie (G ¾" G 1" , G 1 ¼").
La valvola deviatrice termostatica TD 3000 non presenta dispositivi elettrici/elettronici, con grande beneficio di affidabilità e semplicità di installazione impiantistica. Il coperchio monoblocco della cartuccia termostatica consente una rapida e semplice sostituzione del termostato.
Campo di impiego: 5 – 100 ° C. Max pressione di esercizio 10 bar.

Scarica la scheda
 Solare
 biomassa
 Manuale
 Deviatrice a tre vie
 Miscelatrice tre vie
 Tre vie
 Solare
 biomassa
 Manuale
 Deviatrice a tre vie
 Miscelatrice tre vie
 Tre vie
dettagli prodotto

Il sensore termostatico è immerso direttamente nel fluido; In funzione del valore di temperatura impostato (set temperatura impostabili – versione standard: 45 – 50 – 55 – 62 – 72 - 78 ° C), la valvola devia il percorso del fluido (due vie di uscita alternative disponibili).
Su richiesta specifica sono fornibili le valvole TD 3000 con set di temperatura impostabili diversi da quelli della versione standard.

  • Corpo Valvola: Ottone UNI EN 12165:2011-CW617N-M
  • Cartuccia portatermostato: Alluminio pressofuso AB 46100 Al Si 11 Cu 2
  • Molla: Acciaio AISI 302 EN 10204-3.1

Tipo di azionamento

/


Pressione nominale

PN10


Limiti di temperatura del fluido

5 - 100 °C


Temperatura max ambiente

-


Valori impostabili della Temperature di apertura

45 °C ÷ 50 °C ÷ 55 °C ÷ 63 °C ÷ 72 °C ÷ 78 °C


Coefficiente di portata Kvs

G ¾”: 8 m3/h - G 1” : 9 m3/h - G 1 ¼” : 10 m3/h ([m3/h] - DP = 1 bar)

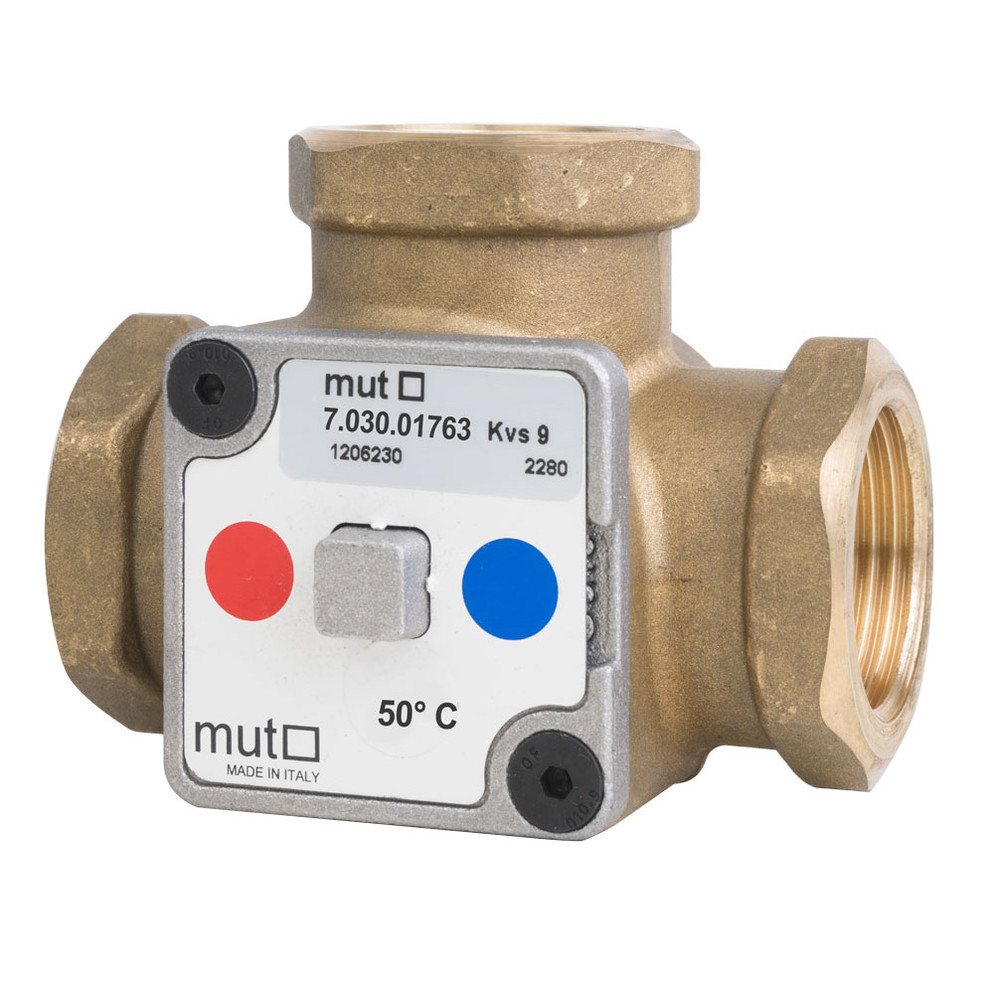

Valvola td3000

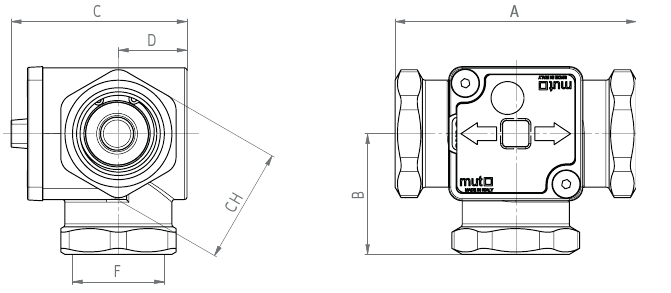

DIMENSIONI DI INGOMBRO Iso 228 e Dimensioni (mm)
DN ISO 228 A B C D F CH
20 G ¾ 88 44 64 25 G ¾ 42
25 G 1 88 44 64 25 G 1 42
32 G1 ¼ 88 44 64 25 G1 ¼ 50

* su richiesta disponibili altre temperature.
Tipo DN Ø UNI ISO 228 Kvs m³/h temperatura °C
TD 20 G ¾ 8 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 °
TD 25 G1 9 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 °
TD 32 G1 ¼ 10 45 ° - 50 ° - 55 ° - 63 ° - 72 ° - 78 °

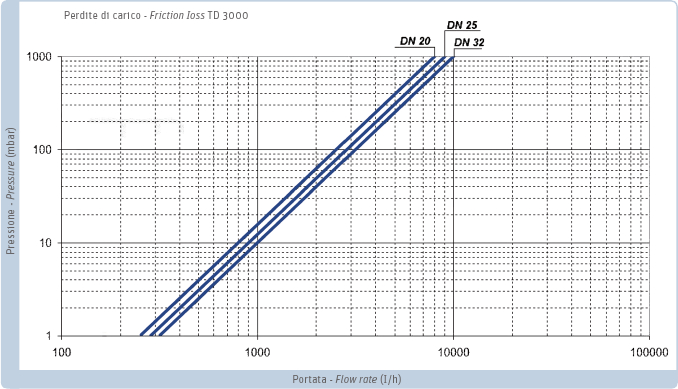

diagramma perdite di carico td3000
diagramma perdite di carico td3000

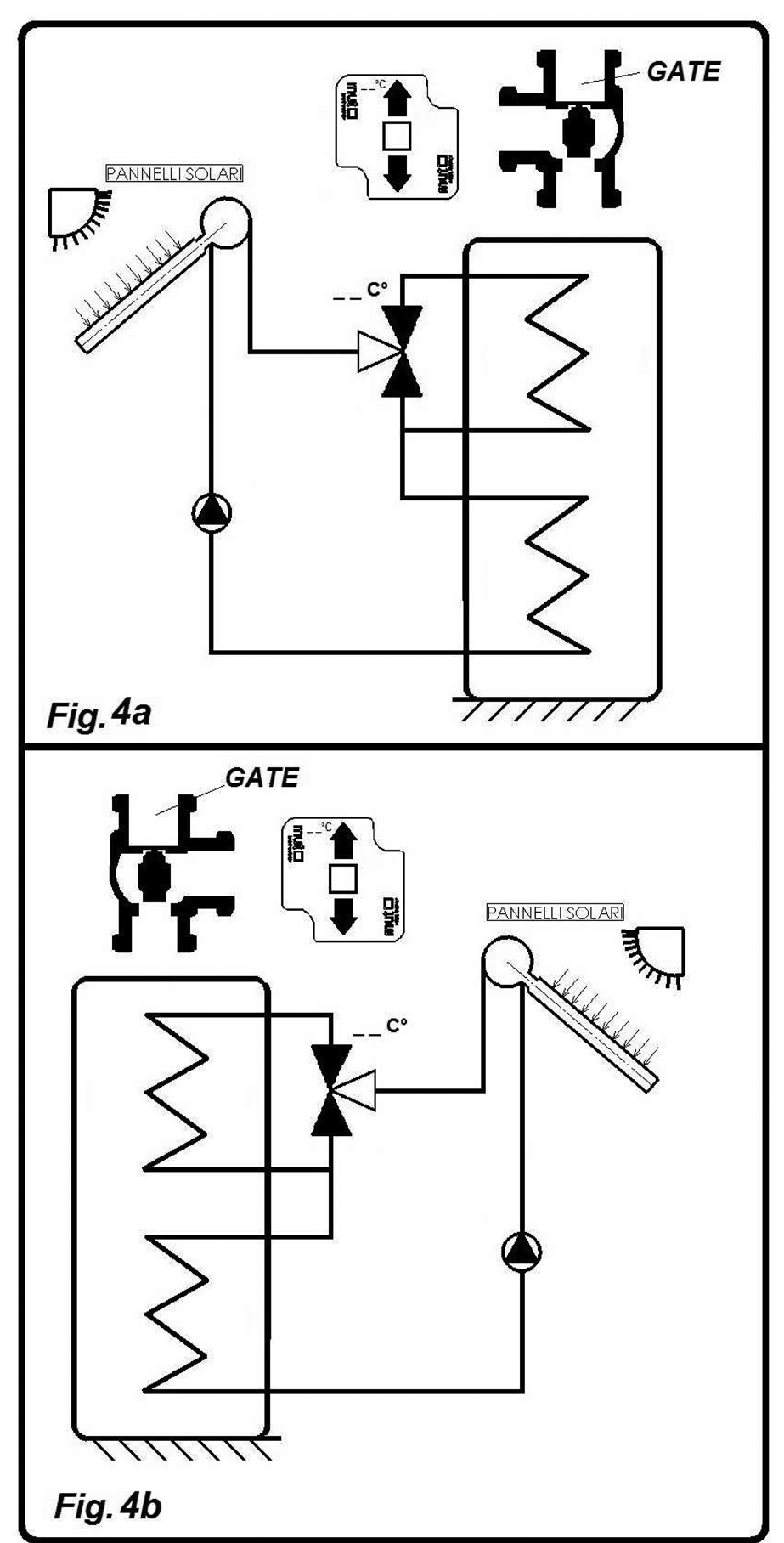

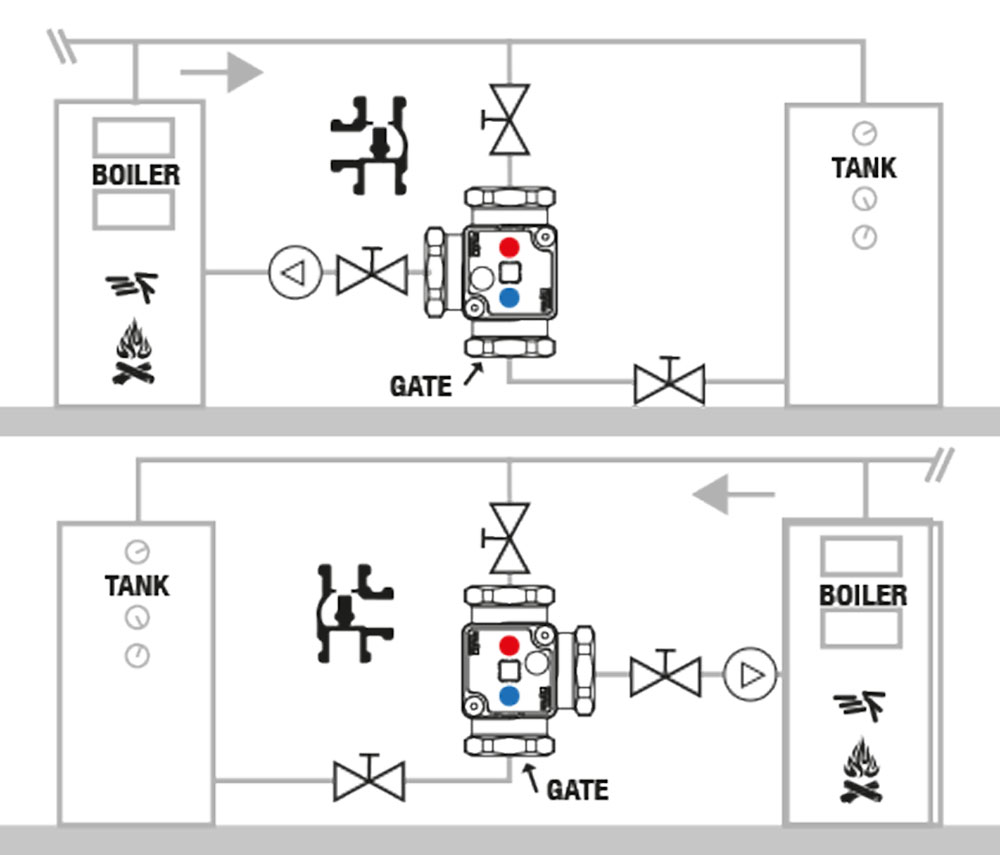

Circuiti applicativi

ISTRUZIONI

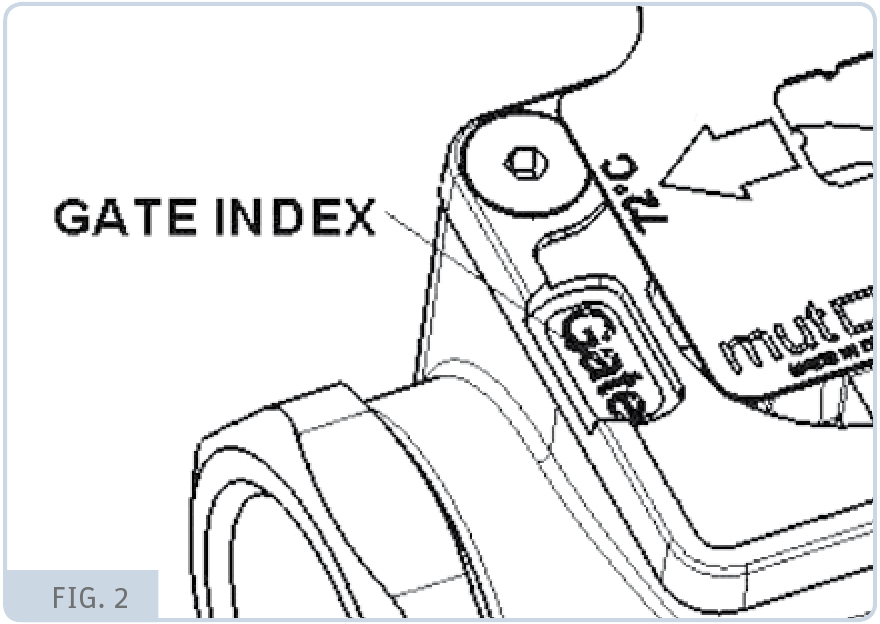

La valvola può essere montata in qualsiasi posizione. Per realizzare i circuiti riportati fare riferimento al“Gate” vedi fig.2

  • Spegnere la pompa
  • Chiudere le valvole tre vie a sfera

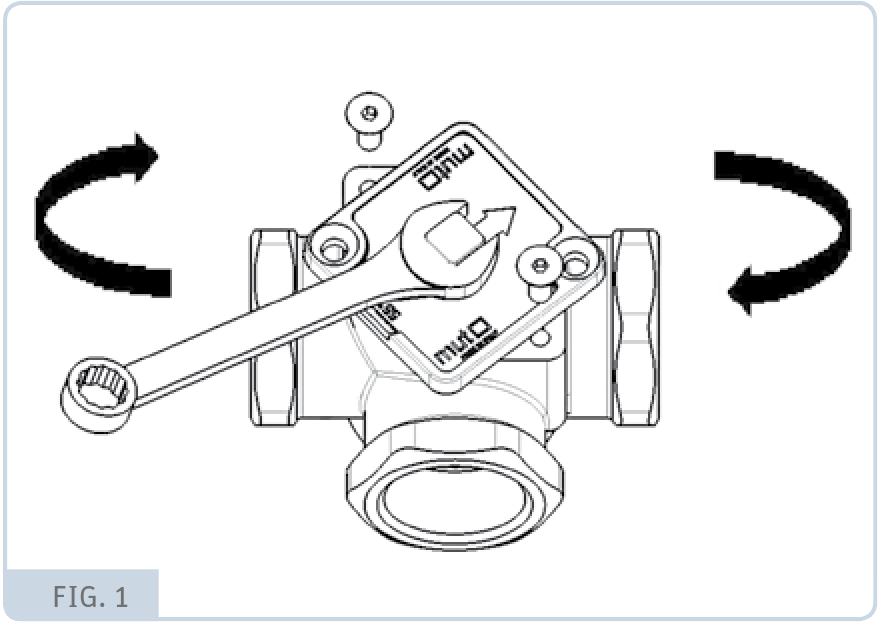

  • Svitare completamente le due viti del coperchio cartuccia TD 3000
  • Con una chiave Ch 10 ruotare il coperchio portando il gate nellaposizione desiderata
  • Rimontare le 2 viti
  • Aprire le tre valvolea sfera e se necessario ricaricare l’impianto
  • L’impianto è ora pronto al funzionamento
  • Riaccendere la pompa.

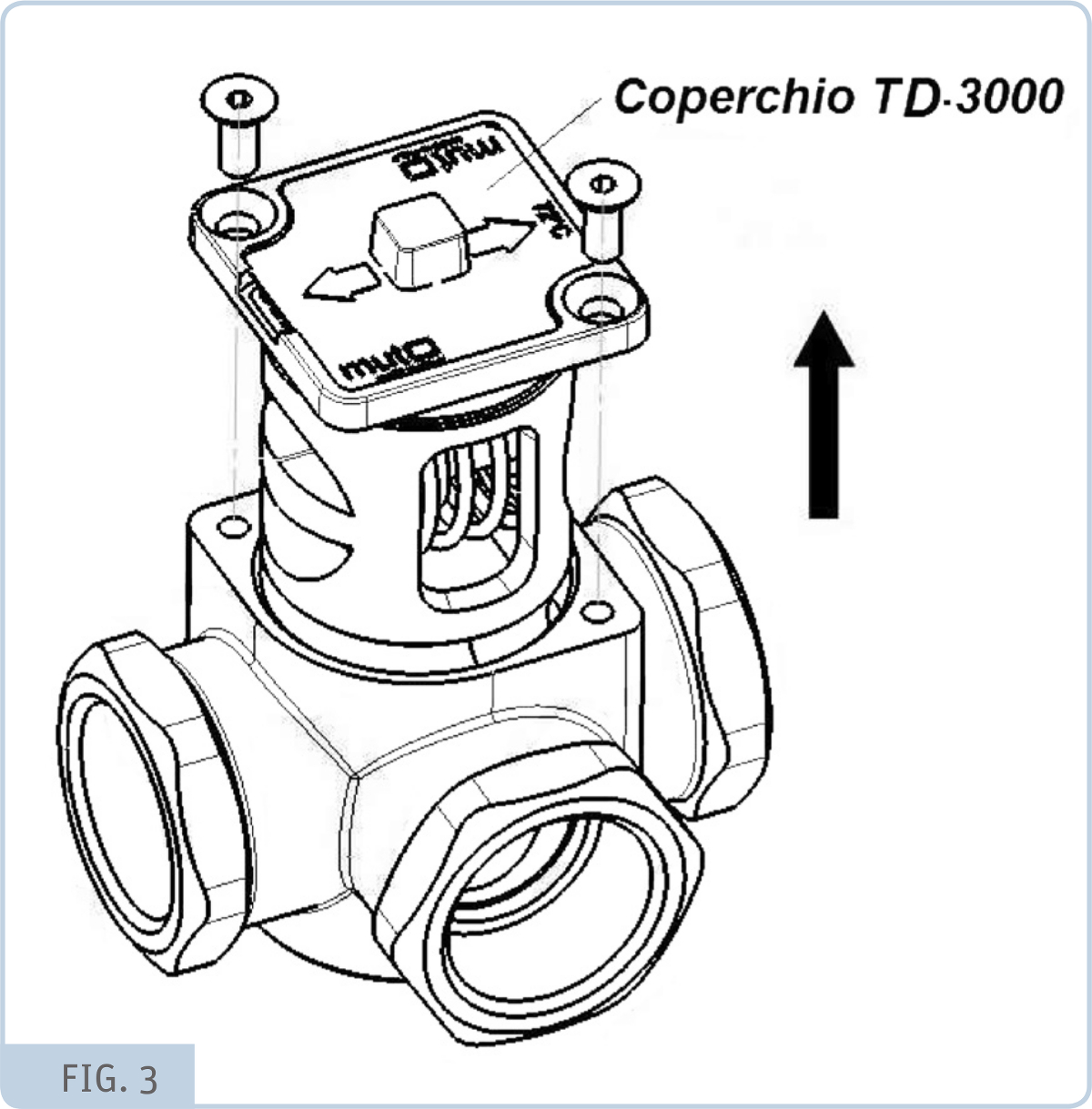

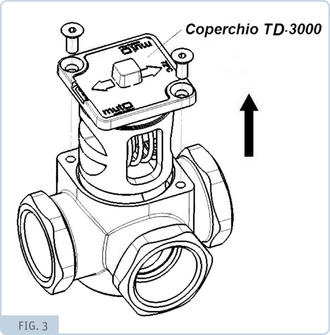

  • SOSTITUZIONE DEL TERMOSTATO

    1. Spegnere la pompa
    2. Chiudere le valvole tre vie a sfera
    3. Svitare completamente le due viti del coperchio cartucciaTM 3000
    4. Togliere il coperchio cartuccia TD 3000
    5. Montareil nuovo coperchio cartuccia con il termostato desiderato
    6. Avvitare le due viti
    7. Aprire le tre valvole a sfera e senecessario ricaricare l’impianto
    8. L’impianto è ora pronto al funzionamento
    9. Riaccendere la pompa.


MUT TD 3000:

Valvola deviatrice termostatica a 3 vie per impianti solari termici (attacchi: da G ¾”, G 1” fino a G 1 ¼”) con comando guidato da cartuccia termostatica. Corpo in ottone UNI EN 12165:2011-CW617N-M. Cartuccia brevettata porta termostato in alluminio presso fuso AB 46100 Al Si 11 Cu 2. Molla In acciaio AISI 302. Fluidi d’impiego acqua e soluzioni glicolate; massima percentuale di glicole 50%. Pressione massima (statica) di esercizio 10 bar. Campo di temperatura -5÷110 ° C. Set di temperatura di apertura disponibili: 45 – 50 – 55 – 62 – 72 - 78 ° C.

testo di capitolato
scheda tecnica 2014-03-06 it,en pdf vai
