VALVOLE MISCELATRICI E DEVIATRICI A ROTORE

VM3000E

VALVOLE MISCELATRICI E DEVIATRICI

CARATTERISTICHE PRINCIPALI

Questo tipo di valvole viene impiegato nei sistemi centralizzati di riscaldamento al fine di assicurare un ritorno caldo in caldaia e permettere quindi un regime termico sufficientemente elevato da evitare la condensazione dei fumi. La miscelazione, con caratteristica lineare dell’acqua di mandata e di quella di ritorno, è assicurata dal profilo delle vie. La miscelazione avviene per mezzo di un rotore a settore circolare.
Le valvole MUT vengono fornite con comando manuale e in qualsiasi momento la valvola può

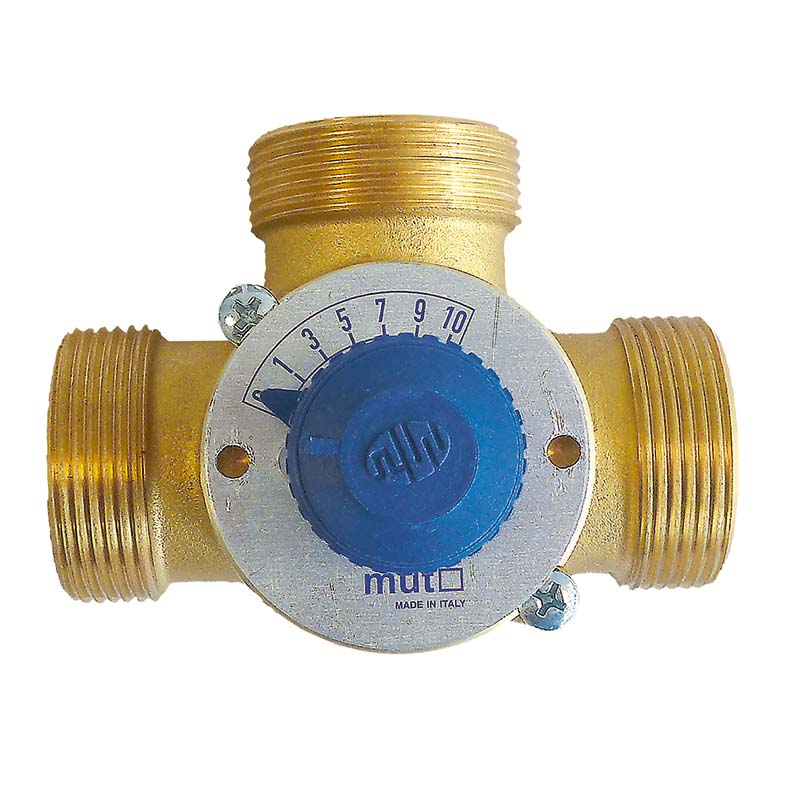

essere motorizzata senza alcuna difficoltà montando i motori MUT serie V. Le valvole MUT della serie 3000 sono costituite da un corpo e un rotore interno in ottone. L’angolo di rotazione del rotore, utile per la regolazione, è di circa 90°, corrispondente alle graduazioni da 0 a 10 indicate sulla targhetta di riferimento (non avendo fermi di fine corsa può ruotare di 360°).
